TRC Vs RCD : Différences Et Obligations En 2026 ?

La protection différentielle est un pilier de la sécurité électrique, mais la terminologie utilisée dans les tableaux électriques prête souvent à confusion. En 2026, la question "TRC vs RCD : différences et obligations en 2026" revient fréquemment chez les particuliers comme chez les professionnels de l'électricité. Cet article clarifie la distinction entre ces deux termes, leurs fonctions respectives et les obligations qui s'appliquent aux installations électriques neuves comme existantes.

Points clés à retenir :

• Le Guide technique des dispositifs différentiels résiduels est un type spécifique de RCD, et non un synonyme.
• Le RCD est la famille générique qui regroupe tous les dispositifs à courant différentiel résiduel.
• La protection des personnes repose sur un seuil de 30 mA, tandis que 300 mA protège les biens.
• Le choix entre un RCD de type AC, A, F ou B dépend de la nature des charges à protéger.
• La conformité d'une installation électrique dépend du respect de la norme NF C 15-100 et d'une vérification par un professionnel qualifié.

La réponse complète : TRC vs RCD, différences et obligations en 2026

Définition rapide du TRC

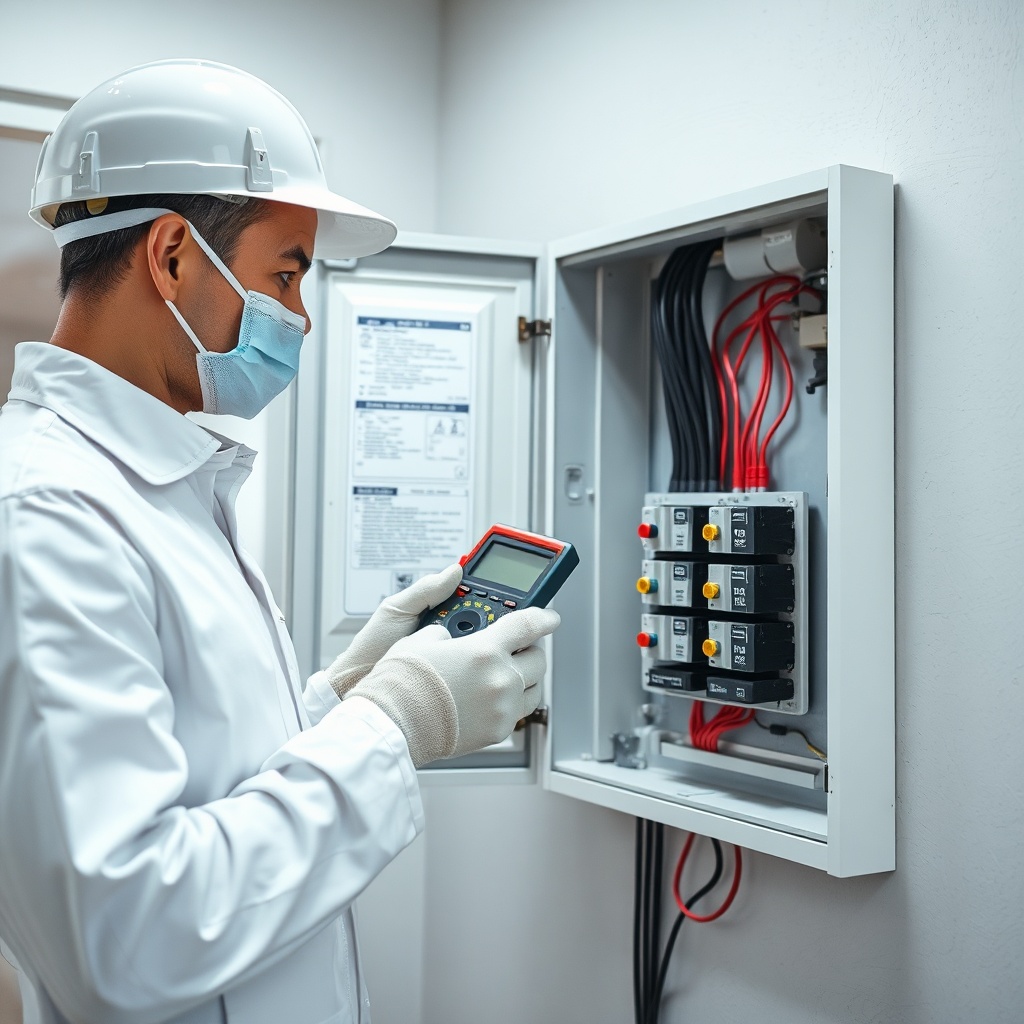

Un électricien contrôle un dispositif de protection différentielle dans un tableau électrique résidentiel.

Le TRC, ou interrupteur différentiel, est un dispositif de protection destiné à protéger les personnes contre les contacts indirects. Il détecte en permanence le courant de fuite qui s'échappe vers la terre et déclenche une coupure automatique dès que ce courant dépasse le seuil fixé.

Définition : Un interrupteur différentiel (TRC) est un dispositif qui surveille le courant différentiel résiduel entre la phase et le neutre, et coupe le circuit lorsqu'un défaut d'isolement provoque une fuite vers la terre.

Son principe de fonctionnement repose sur un tore magnétique qui mesure la différence entre le courant entrant et le courant sortant. Si cette différence dépasse le seuil de déclenchement, généralement 30 mA pour la protection des personnes, le mécanisme interne ouvre le circuit en quelques millisecondes.

Définition rapide du RCD

Le RCD, ou dispositif à courant différentiel résiduel, est un terme générique qui désigne l'ensemble des dispositifs capables de détecter un courant résiduel et de déclencher une coupure. Cette famille regroupe plusieurs types d'appareils, dont le TRC (interrupteur différentiel) et le disjoncteur différentiel (DDR).

Définition : Le RCD (dispositif à courant différentiel résiduel) est la catégorie générale des dispositifs de protection différentielle, qui inclut les interrupteurs différentiels et les disjoncteurs différentiels.

En d'autres termes, le TRC est un RCD, mais tous les RCD ne sont pas des TRC. Le disjoncteur différentiel, par exemple, combine la protection différentielle avec une protection contre les surintensités, ce qui n'est pas le cas de l'interrupteur différentiel.

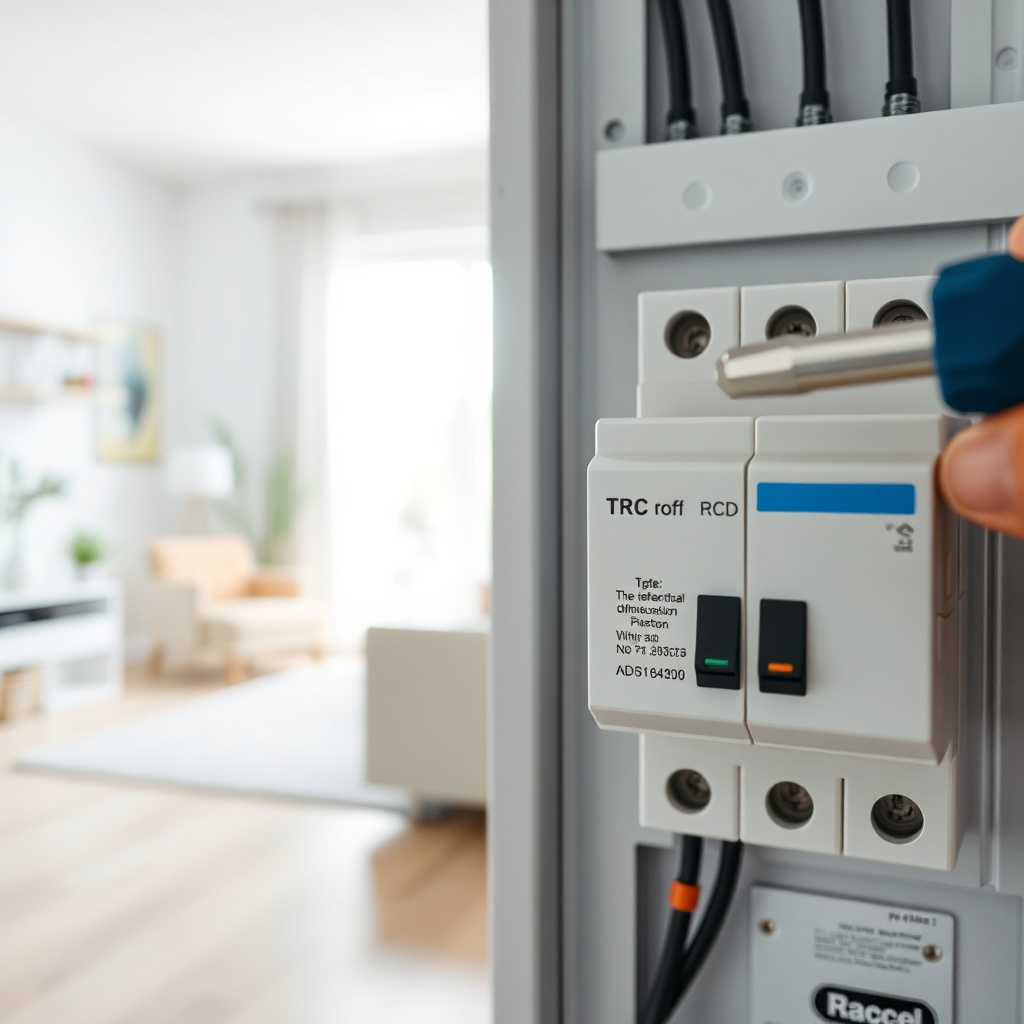

Un interrupteur différentiel TRC et un RCD installés côte à côte dans un tableau électrique moderne.

Différence essentielle en une phrase

Réponse rapide : Le TRC est un interrupteur différentiel avec une fonction de coupure automatique, tandis que le RCD est le terme technique englobant tous les dispositifs différentiels résiduels. En résumé, tout TRC est un RCD, mais l'inverse n'est pas vrai.

La confusion entre ces deux termes vient de l'usage commercial, où les fabricants et les installateurs utilisent parfois les deux expressions de manière interchangeable. Sur le plan technique, la différence est claire : le RCD est la catégorie générale, le TRC en est une déclinaison spécifique.

Points clés à retenir

• La différence fondamentale entre TRC et RCD repose sur la distinction entre un type spécifique d'appareil et une catégorie générale définie par les normes en vigueur.
• Les obligations réglementaires 2026 dépendent du type d'installation (neuve ou existante) et de la nature des locaux.
• Le TRC est souvent privilégié pour la protection des personnes, mais le choix du calibre et du seuil de déclenchement est déterminant.
• Les erreurs de câblage et de sélection de dispositif sont les causes principales de non-conformité.
• Une mise en conformité réussie nécessite une coordination avec les autres protections (disjoncteurs, fusibles) et une vérification par un professionnel qualifié.

TRC : fonctionnement, avantages et limites

Principe de fonctionnement du TRC

Le TRC surveille en permanence le courant différentiel résiduel, c'est-à-dire la différence entre le courant qui circule dans la phase et celui qui revient par le neutre. En conditions normales, ces deux valeurs sont identiques. En cas de défaut d'isolement, une partie du courant s'échappe vers la terre, créant un déséquilibre que le tore magnétique du dispositif détecte.

Lorsque ce déséquilibre atteint le seuil de déclenchement, le mécanisme interne ouvre les contacts et coupe l'alimentation du circuit concerné. Les seuils courants sont de 30 mA pour la protection des personnes et de 300 mA pour la protection des biens contre les incendies d'origine électrique.

Avantages du TRC

L'interrupteur différentiel offre une protection efficace contre les contacts indirects, c'est-à-dire le contact avec une masse métallique mise accidentellement sous tension. Il réduit ainsi considérablement les risques d'électrocution dans les installations domestiques.

Dans un tableau électrique, le télérupteur assure la commande d'éclairage tandis que l'interrupteur différentiel assure la protection des personnes. Sa conception simple facilite son intégration dans la plupart des tableaux électriques et son remplacement lorsqu'il est défectueux.

Limites et points de vigilance

Le TRC peut être sujet à des déclenchements intempestifs, appelés également faux positifs, notamment en présence de charges électroniques qui génèrent des courants de fuite naturels. Ces déclenchements peuvent être gênants au quotidien, surtout s'ils se produisent fréquemment.

Les contacts internes du dispositif s'usent avec le temps et les déclenchements répétés. Un test régulier via le bouton de test est recommandé pour vérifier le bon fonctionnement du mécanisme. Après un déclenchement, il est essentiel de rechercher la cause du défaut avant de réarmer le dispositif, car un réarmement sans correction du problème peut endommager l'installation.

RCD : fonctionnement, avantages et limites

Les différents types de RCD

Les RCD se déclinent en plusieurs types, chacun étant conçu pour détecter des formes spécifiques de courants de défaut :

• Type AC : détecte uniquement les courants résiduels alternatifs sinusoïdaux. Il convient aux charges résistives classiques.
• Type A : détecte les courants alternatifs et les courants résiduels pulsants continus. Il est recommandé pour les charges électroniques et les appareils équipés de variateurs.
• Type F : conçu pour les installations comportant des convertisseurs de fréquence, comme les pompes à chaleur ou les systèmes de ventilation.
• Type B : détecte les courants résiduels continus lisses en plus des courants alternatifs et pulsants. Il est nécessaire pour les véhicules électriques et certains équipements industriels.

Le choix du type dépend donc de la nature des charges raccordées au circuit protégé.

Avantages du RCD en tant que concept

Le RCD constitue une solution modulaire et adaptable à différents contextes, qu'ils soient résidentiels, tertiaires ou industriels. La normalisation des dispositifs permet de les intégrer dans des tableaux électriques standardisés, ce qui facilite leur mise en œuvre et leur remplacement.

La famille des RCD offre une flexibilité importante : selon le niveau de protection recherché, il est possible de choisir entre un interrupteur différentiel simple ou un disjoncteur différentiel combinant plusieurs fonctions de protection.

Limites du RCD

Tous les RCD ne protègent pas contre les contacts directs. Un dispositif avec un seuil de 300 mA, par exemple, protège principalement contre les incendies et non contre les risques d'électrocution. La protection des personnes exige un seuil de 30 mA.

L'efficacité du RCD dépend également de la qualité du câblage et de la présence d'une mise à la terre correcte. Sans une installation de mise à la terre conforme, le dispositif ne peut pas remplir pleinement son rôle de protection.

Comparaison directe : tableau des différences et cas d'usage

Tableau comparatif TRC vs RCD

Les valeurs exactes de seuils et les exigences précises doivent être confirmées avec les normes en vigueur, car elles peuvent varier selon le contexte de l'installation.

Quand choisir un TRC ?

Le TRC est particulièrement recommandé pour les installations domestiques, notamment dans les locaux humides comme les salles de bains, les cuisines et les buanderies. La norme NF C 15-100 impose une protection différentielle de 30 mA sur les circuits alimentant les prises de courant et les appareils situés dans ces zones.

Lorsqu'on choisit un TRC, il est important de vérifier la coordination avec l'installation existante. Le calibre du dispositif doit être adapté à la section des câbles et aux protections en amont pour garantir un fonctionnement cohérent de l'ensemble.

Quand un simple RCD suffit-il ?

Un RCD de type AC peut suffire pour protéger des circuits alimentant des charges résistives, comme l'éclairage ou les appareils de chauffage classiques. Un RCD de type A est recommandé lorsque des appareils électroniques sont présents, comme les lave-linge ou les variateurs de vitesse.

Le choix du dispositif dépend de l'analyse des risques spécifiques à chaque circuit et de la réglementation applicable. Dans le doute, il est préférable de consulter un professionnel qualifié pour déterminer le type de RCD le plus adapté.

Obligations réglementaires en 2026 : ce qui change

Les textes de référence à connaître

La norme NF C 15-100 constitue la référence principale pour les installations électriques basse tension en France. Elle définit les exigences relatives à la protection différentielle, notamment les seuils de déclenchement et les zones où la protection est obligatoire.

Le code du travail impose également des obligations spécifiques pour les installations électriques dans les locaux professionnels. Ces obligations concernent notamment la vérification périodique des installations et la formation des personnes intervenant sur les équipements électriques.

En ce qui concerne les évolutions prévues pour 2026, l'amendement A5 de la norme NF C 15-100, publié en janvier 2026, introduit des exigences renforcées pour les installations de recharge de véhicules électriques. L'article 6.2.3.2 de la norme impose désormais un RCD de type A pour les circuits dédiés aux infrastructures de recharge (IRVE), tandis que l'article 6.2.3.1 renforce les obligations de protection dans les locaux humides. Par ailleurs, l'arrêté du 15 mars 2026 relatif à la sécurité des installations électriques dans les logements locatifs rend obligatoire le diagnostic électrique avant toute mise en location, avec une conformité exigée sur les dispositifs différentiels de 30 mA.

Réponse rapide : Depuis l'amendement A5 de la NF C 15-100 publié en janvier 2026, les installations de recharge de véhicules électriques doivent être équipées d'un RCD de type A (article 6.2.3.2), et les locaux humides doivent respecter des exigences renforcées (article 6.2.3.1). L'arrêté du 15 mars 2026 impose également un diagnostic électrique obligatoire pour les logements locatifs.

Étapes pour se mettre en conformité

1. Réaliser un diagnostic de l'installation existante pour identifier les points de non-conformité.
2. Identifier les circuits nécessitant une protection différentielle, en priorité ceux alimentant les locaux humides et les prises de courant.
3. Sélectionner le type de dispositif (TRC ou RCD) en fonction des charges raccordées et du niveau de protection requis.
4. Vérifier la coordination avec les disjoncteurs et fusibles en amont pour garantir une sélectivité correcte.
5. Faire appel à un professionnel qualifié pour l'installation et les tests de fonctionnement.
6. Documenter les interventions et conserver les rapports de vérification pour les contrôles ultérieurs.

Sanctions et risques en cas de non-respect

Le défaut de conformité d'une installation électrique expose le propriétaire à des risques juridiques et assurantiels. En cas de sinistre, l'assurance habitation peut réduire ou refuser l'indemnisation si l'installation est jugée non conforme aux normes en vigueur.

Au-delà des conséquences financières, les risques pour la sécurité des occupants sont la préoccupation principale. Une installation non conforme augmente significativement le risque d'électrocution et d'incendie, et peut également affecter la valeur du bien lors d'une vente ou d'une location.

FAQ

Quelle est la différence entre un TRC et un RCD ?

Réponse rapide : Le TRC (interrupteur différentiel) est un type spécifique de RCD (dispositif à courant différentiel résiduel). Le RCD est la catégorie générique qui englobe tous les dispositifs différentiels, tandis que le TRC est une déclinaison particulière avec une fonction de coupure automatique.

Un RCD est-il toujours un TRC ?

Non, un RCD n'est pas toujours un TRC. Le RCD est la catégorie générale, qui inclut également les disjoncteurs différentiels (DDR). Ces derniers combinent la protection différentielle avec une protection contre les surintensités, ce qui les distingue des interrupteurs différentiels simples.

Quels sont les seuils de déclenchement obligatoires en 2026 ?

Les seuils de déclenchement dépendent de la norme en vigueur, principalement la NF C 15-100. Le seuil de 30 mA est généralement requis pour la protection des personnes, tandis que 300 mA est utilisé pour la protection des biens. Les valeurs exactes et les évolutions introduites par l'amendement A5 de 2026 doivent être confirmées auprès des sources officielles.

Peut-on remplacer un TRC par un simple RCD ?

Cela dépend du niveau de protection requis et des contraintes de l'installation. Un RCD de type AC peut remplacer un TRC dans certains cas, mais il est essentiel de vérifier que le type et le seuil du dispositif correspondent aux exigences de protection du circuit concerné.

Faut-il un professionnel pour installer un TRC ou un RCD ?

L'installation de dispositifs différentiels doit être réalisée par un électricien qualifié, conformément à la réglementation en vigueur. Les travaux sur les installations électriques présentent des risques importants et nécessitent des compétences techniques spécifiques.

À lire aussi : Guide technique RCD et TRC · Norme NF C 15-100 : obligations et mises à jour · Vérification des installations électriques

Conclusion

La distinction entre TRC et RCD est essentielle pour comprendre le fonctionnement des installations électriques et choisir les dispositifs adaptés. Le TRC est un interrupteur différentiel, un type spécifique de RCD, tandis que le RCD désigne la famille générique des dispositifs de protection différentielle résiduelle.

Les obligations réglementaires en 2026 reposent principalement sur la norme NF C 15-100, qui définit les exigences de protection des personnes et des biens. La conformité d'une installation dépend du respect de ces exigences et d'une vérification par un professionnel qualifié.

En cas de doute sur la conformité de votre installation, faites réaliser un diagnostic par un électricien certifié. Une installation électrique conforme protège vos proches, vos biens et vous évite des complications juridiques ou assurantielles.
