TRC Vs RCD: Which One Do You Need?

Dans les installations électriques modernes, la confusion entre TRC (Transformateur de Courant Résiduel) et RCD (Residual Current Device) est fréquente et peut mener à des erreurs de conception aux conséquences sérieuses. Cet article clarifie la distinction fondamentale entre ces deux technologies de détection de courant résiduel, leurs applications respectives et les critères de choix pour les professionnels comme pour les particuliers avertis, en s'appuyant sur les principes de la sécurité électrique et de la protection différentielle.

Quick Answer: Un TRC est un capteur qui mesure une fuite de courant, tandis qu'un RCD est un dispositif de protection complet qui détecte cette fuite et coupe automatiquement le circuit. Tout RCD contient un TRC, mais un TRC seul ne peut pas protéger un circuit.

Key Takeaways

• Le TRC est un composant (un capteur), tandis que le RCD est un dispositif complet (un appareil de protection).
• Le RCD intègre un TRC dans sa conception pour détecter les fuites de courant et déclencher la coupure.
• Le choix entre les deux dépend de l'application : mesure, surveillance ou protection active des personnes et des biens.
• La sensibilité de 30 mA est un critère de sécurité essentiel pour la protection des personnes, applicable au niveau du RCD.
• La conformité réglementaire (NF C 15-100) impose l'utilisation de RCD, et non de simples TRC, pour la protection des circuits finaux.

The Complete Answer: Qu'est-ce qu'un TRC et un RCD ?

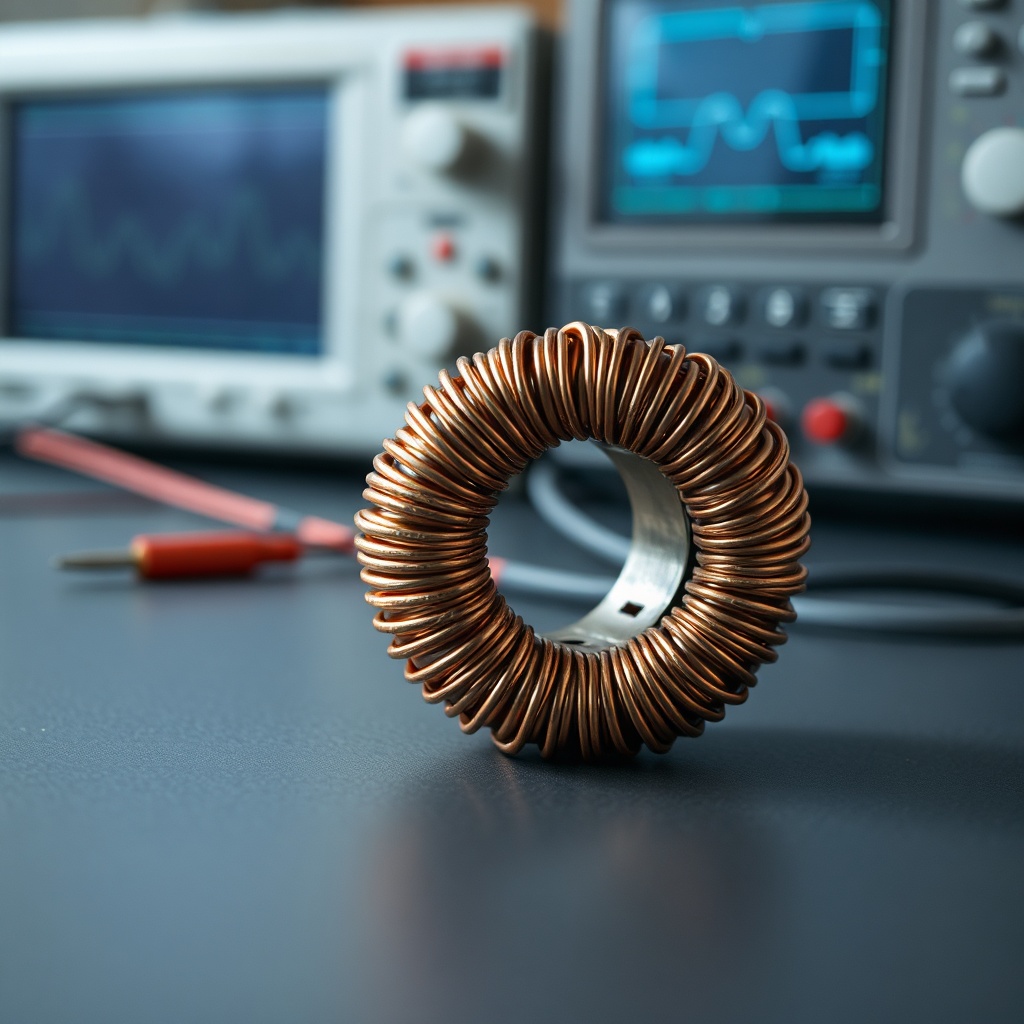

Detailed macro shot of a TRC sensor, emphasizing its role as a passive measuring component.

Pour bien comprendre la Difference TRC Et RCD : Choisir Le Bon Dispositif, il faut d'abord définir précisément chaque terme.

Définition technique du TRC (Transformateur de Courant Résiduel)

Le TRC, aussi appelé transformateur différentiel ou tore magnétique, est un composant passif qui fonctionne sur un principe physique simple : la mesure de la somme vectorielle des courants circulant dans les conducteurs actifs (phase et neutre).

Definition: Un Transformateur de Courant Résiduel (TRC) est un capteur qui détecte une différence entre le courant aller (phase) et le courant retour (neutre). En conditions normales, cette différence est nulle. En cas de fuite, une différence apparaît, créant un courant induit dans le tore.

Le rôle du TRC se limite à la détection. Il ne coupe pas le circuit et n'agit pas directement sur l'installation. C'est un capteur qui fournit une information de mesure, utilisée ensuite par un système plus complexe.

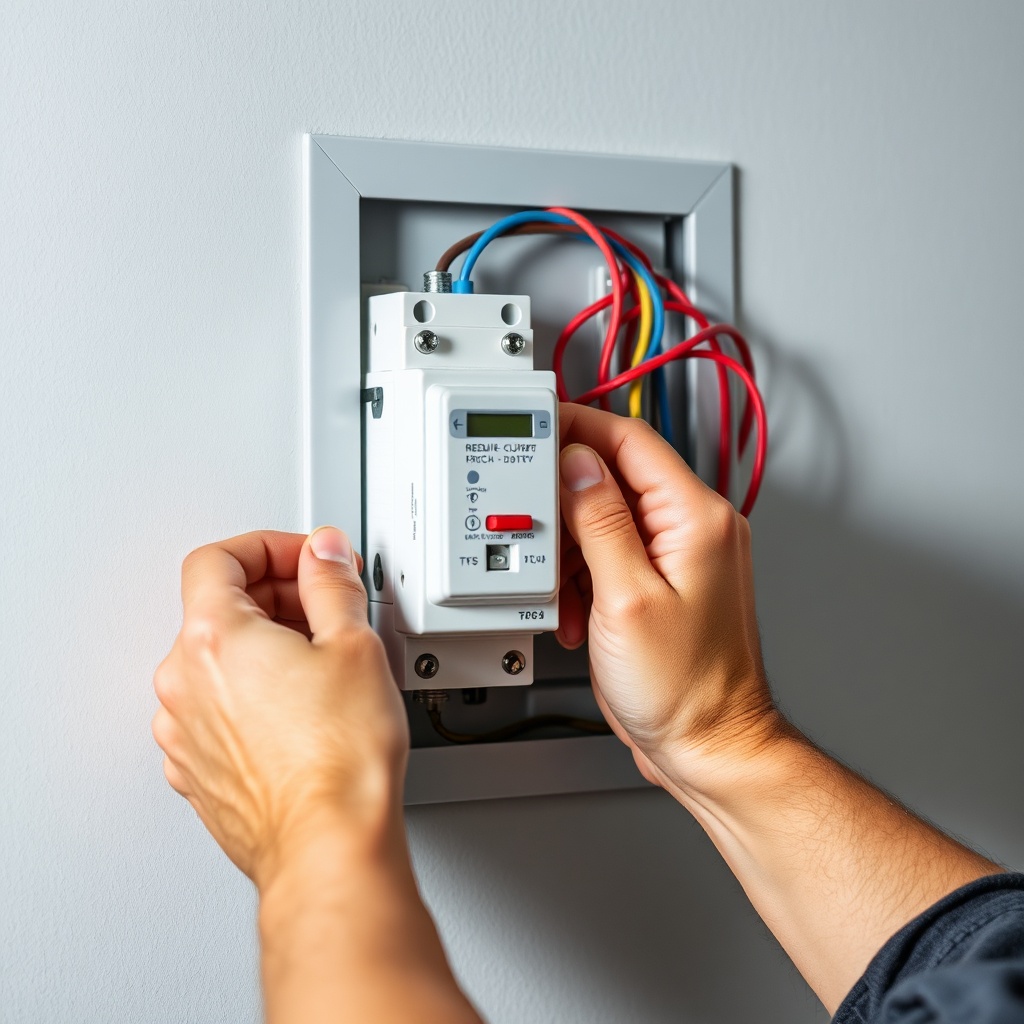

Action shot of an RCD being mounted, showing its role as a full protective device in a real installation.

Définition technique du RCD (Residual Current Device)

Le RCD, ou dispositif différentiel résiduel, est un appareil de protection complet et autonome. Il regroupe trois éléments essentiels : un TRC (le capteur), une unité de déclenchement et un mécanisme de coupure.

Definition: Un Residual Current Device (RCD) est un dispositif de protection qui détecte une fuite de courant via un TRC intégré et déclenche automatiquement l'ouverture du circuit pour protéger les personnes et les biens.

La fonction du RCD est donc double : détecter et agir. En cas de défaut d'isolement, il ouvre le circuit électrique, interrompant le passage du courant et empêchant ainsi les risques d'électrocution ou d'incendie.

La relation hiérarchique entre les deux termes

La relation entre TRC et RCD est une relation d'inclusion. Tout RCD contient un TRC, mais un TRC seul n'est pas un RCD.

Pour visualiser cette hiérarchie, on peut utiliser une analogie simple : le TRC est comme un détecteur de fumée (un capteur), tandis que le RCD est comme un détecteur de fumée couplé à un extincteur automatique (capteur + action). Le premier vous informe d'un danger ; le second vous informe et agit pour l'éliminer.

La conséquence pratique est fondamentale : on ne peut pas remplacer un RCD par un TRC pour assurer une fonction de protection. Le TRC ne peut pas couper le circuit, il ne peut donc pas protéger une personne contre un choc électrique.

The Core Differences: Composant vs Dispositif de Protection

La différence entre TRC Vs RCD est avant tout structurelle et fonctionnelle.

Comparaison fonctionnelle et structurelle

Ce tableau met en évidence l'architecture interne : le TRC est un sous-ensemble du RCD. Le RCD utilise le signal fourni par son TRC intégré pour déclencher son mécanisme de coupure. Sans le TRC, le RCD ne peut pas détecter le défaut ; sans le mécanisme de coupure, le TRC ne peut pas protéger.

Implications en termes de sécurité et de conformité

Dans la chaîne de sécurité électrique, chaque élément a un rôle précis. Le TRC seul ne peut pas protéger contre les chocs électriques, car il ne coupe pas le circuit. Il fournit une information, mais n'agit pas.

Le RCD est l'élément obligatoire pour la protection des personnes. La norme NF C 15-100 impose l'utilisation de RCD avec une sensibilité de 30 mA pour les circuits alimentant des prises de courant, des appareils d'éclairage et tout équipement accessible aux personnes. Pour la protection des biens contre les incendies d'origine électrique, un RCD de 300 mA peut être installé en tête d'installation.

Quick Answer: La norme NF C 15-100 impose l'utilisation de RCD (dispositifs de protection) pour assurer la sécurité des personnes et des biens. Un simple TRC, sans mécanisme de coupure, ne répond pas à cette exigence réglementaire.

Applications Pratiques: Quand Utiliser un TRC et Quand Utiliser un RCD ?

Le choix entre un TRC et un RCD dépend entièrement de l'objectif : mesurer, surveiller ou protéger.

Scénarios d'utilisation du TRC (Mesure et Surveillance)

Le TRC est utilisé dans des systèmes où l'objectif est la surveillance et le diagnostic, et non la protection active. Il s'intègre dans des architectures plus larges.

• Systèmes de surveillance d'isolement : Dans les installations médicales (salles d'opération) ou les systèmes avec onduleurs, un TRC peut surveiller en permanence l'état d'isolement du réseau et signaler une dégradation avant qu'un défaut ne se produise.
• Maintenance prédictive : Le TRC permet de détecter des courants de fuite faibles et évolutifs, signes d'un vieillissement des câbles ou d'une dégradation d'isolement. Il aide à planifier la maintenance avant la panne.
• Diagnostic électrique : Les équipements de mesure portables utilisent des TRC pour identifier la source d'une fuite sur un circuit existant.

Dans tous ces cas, le TRC est un composant au sein d'un système de supervision plus large. Il fournit des données, mais ne prend aucune décision de coupure.

Scénarios d'utilisation du RCD (Protection et Sécurité)

Le RCD est l'outil de protection indispensable pour la sécurité des personnes et des biens.

• Protection des personnes : Dans les circuits domestiques et tertiaires, les RCD 30 mA protègent les utilisateurs contre les contacts directs ou indirects avec des parties sous tension.
• Protection contre les incendies : Un RCD
